UKOSOWARKA (FAZOWARKA) typ UKF

Uniwersalny ukośnik krawędziowy typu UKF jest przeznaczony do wysokich wymagań dotyczących przygotowania szwu spawalniczego bez krytycznego wpływu ciepła na materiał / krawędzie. Elastyczna koncepcja maszyny, z różnymi rozmiarami stołu, barami ciśnieniowymi i poziomami automatyzacji, zostanie określona dla wymagań klienta.

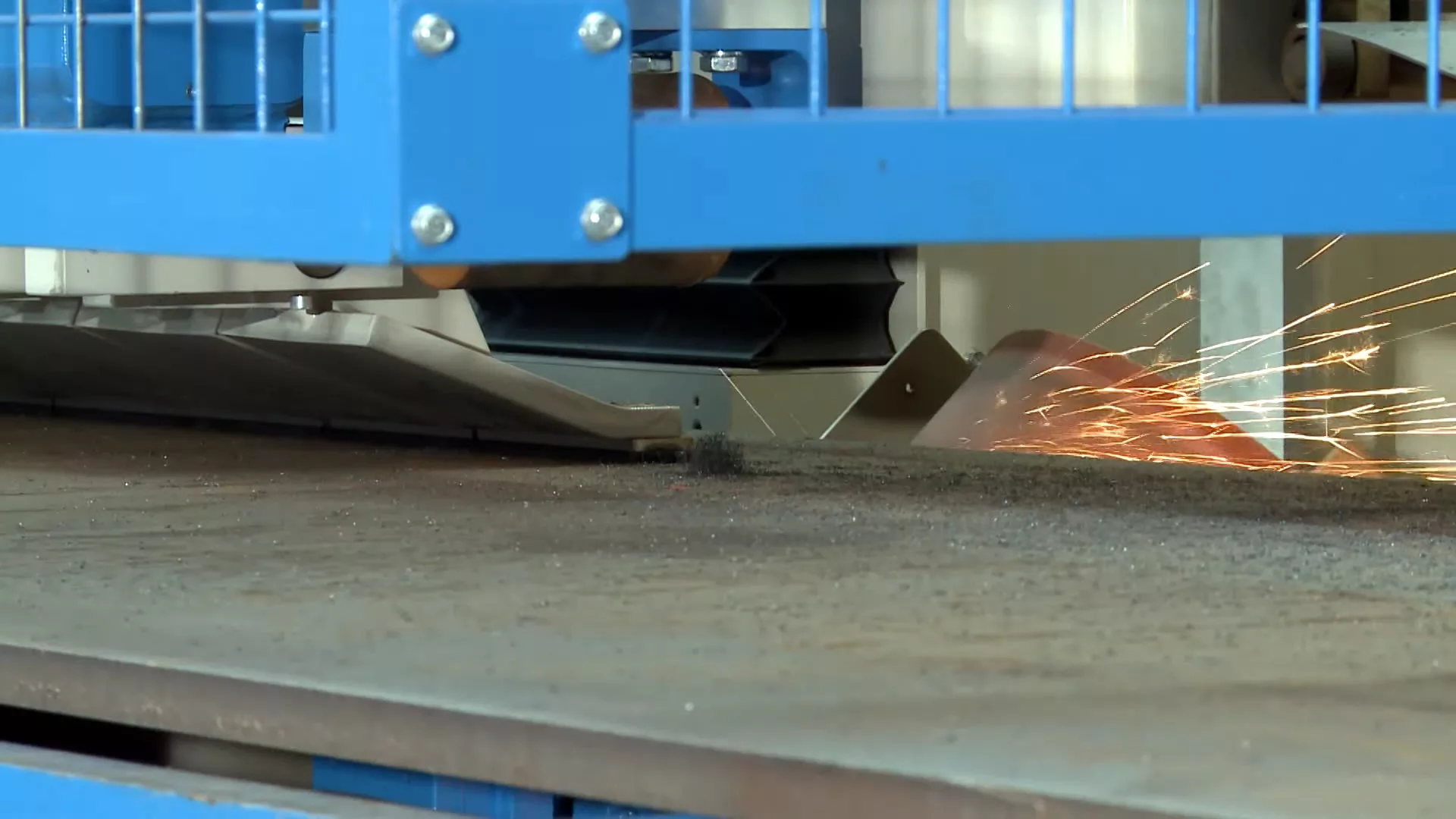

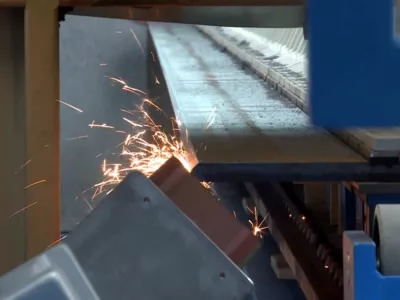

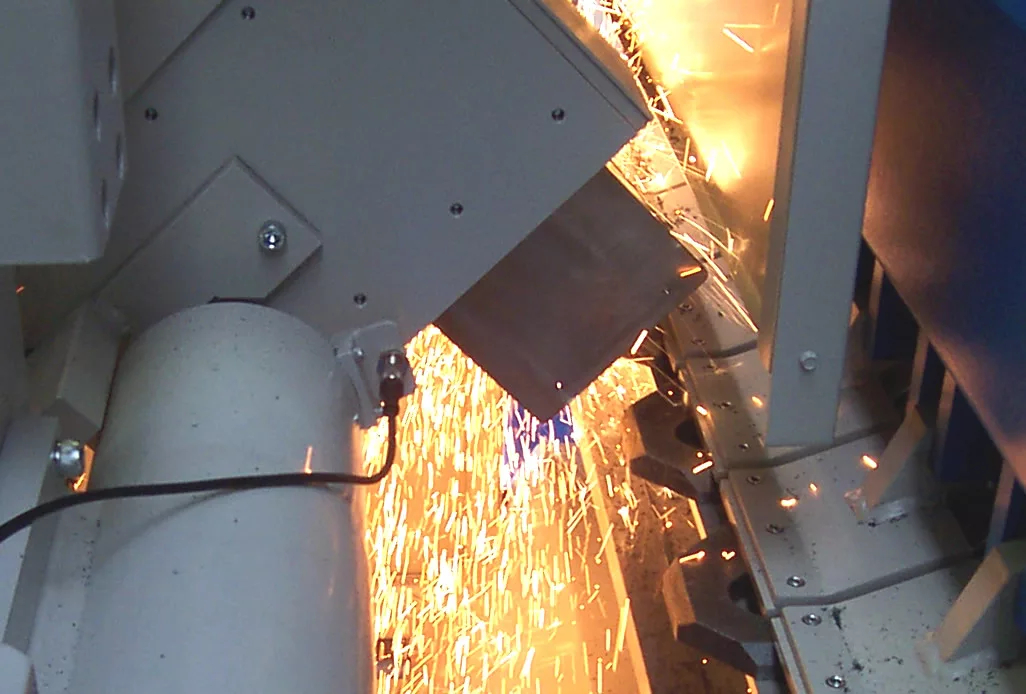

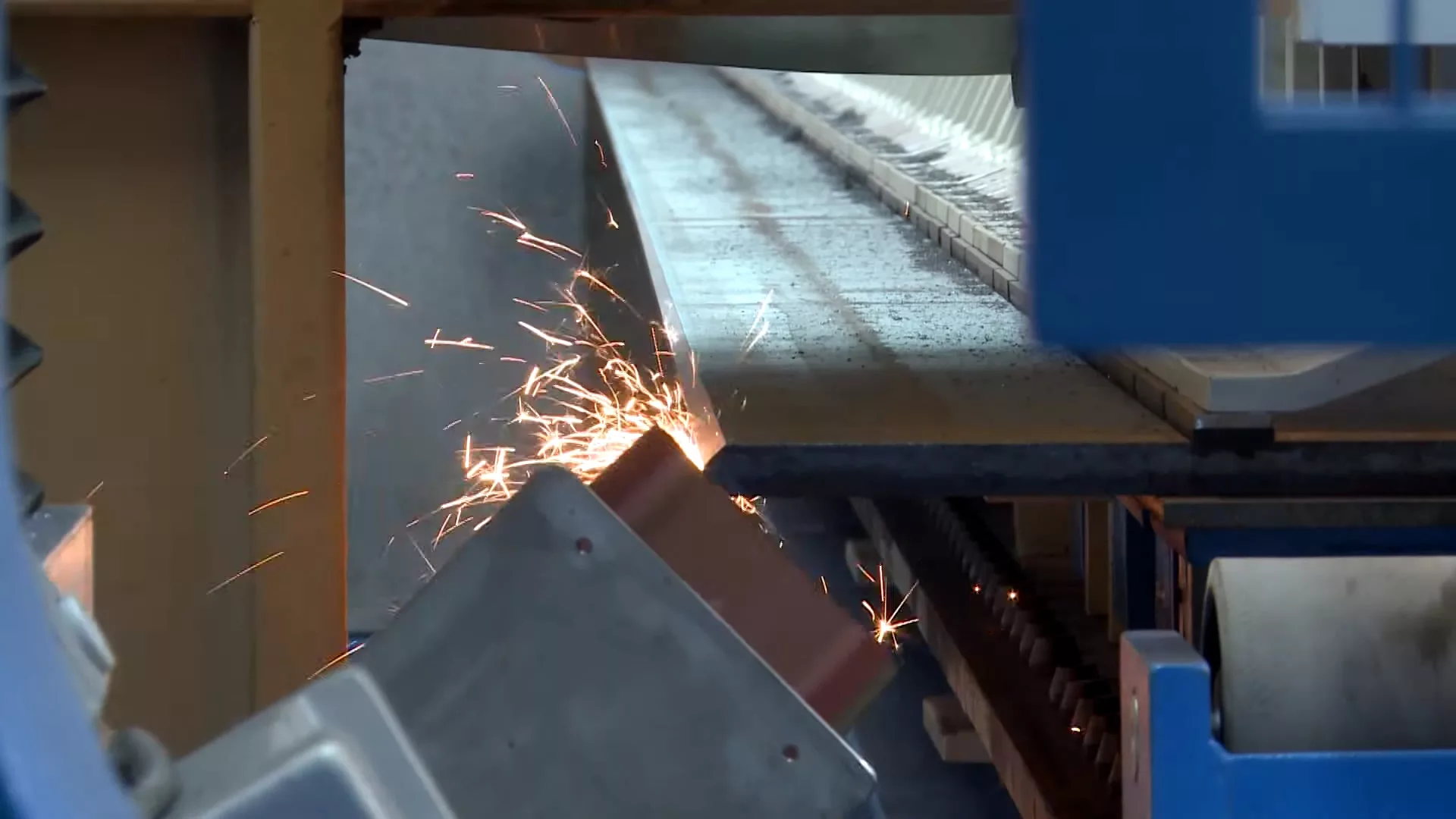

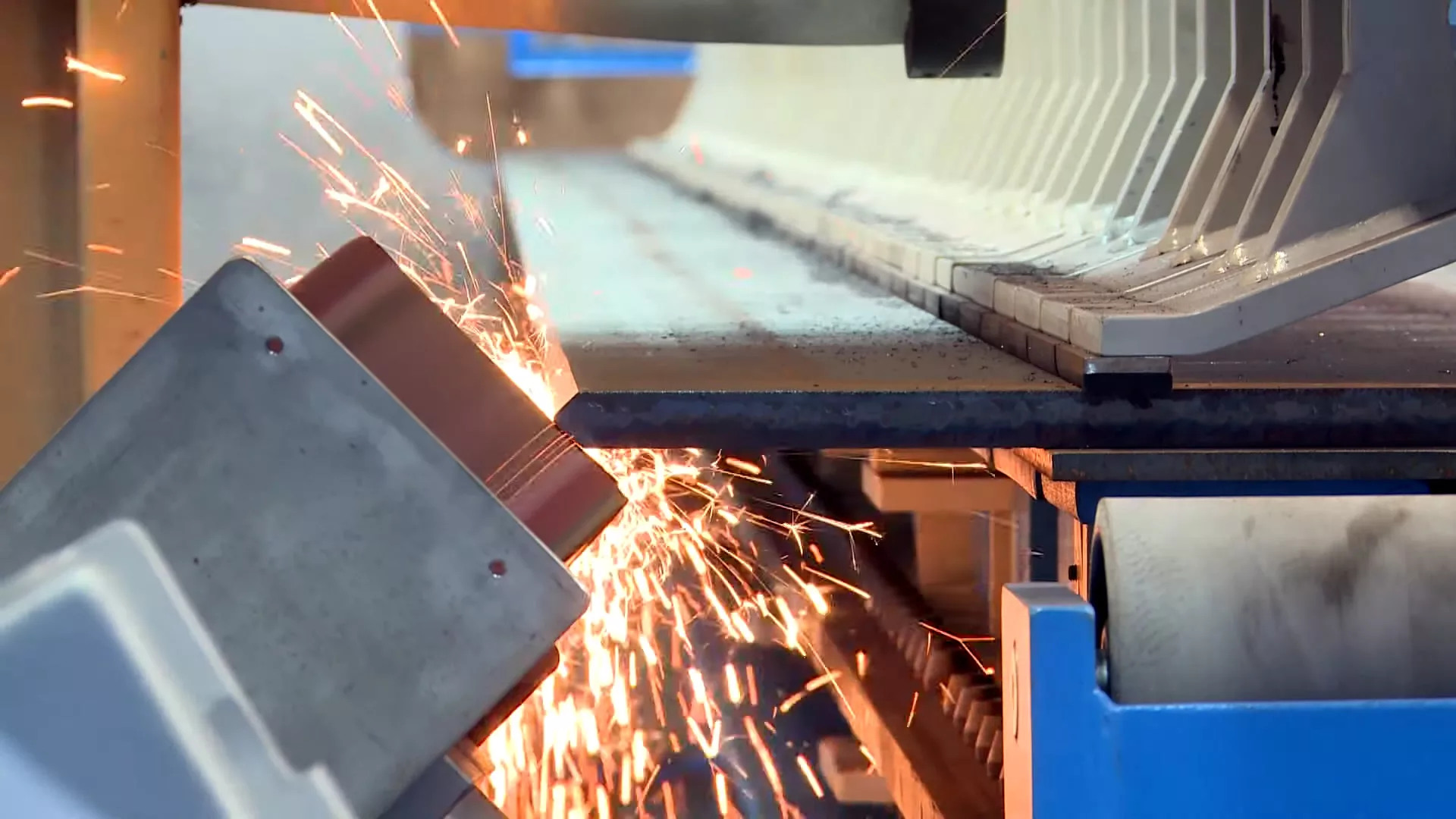

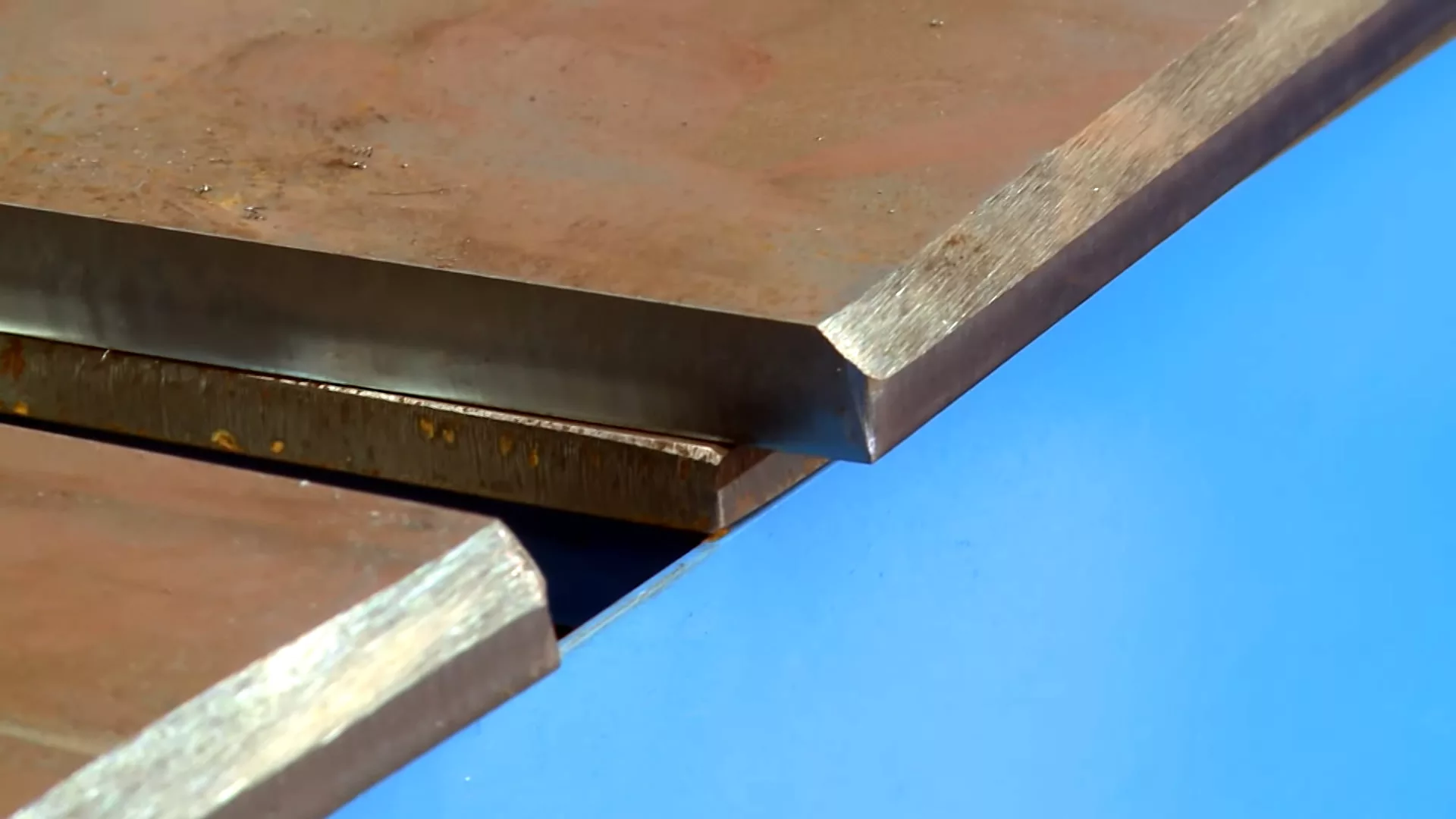

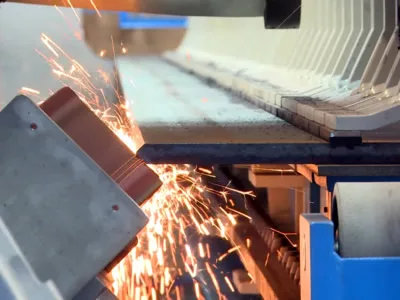

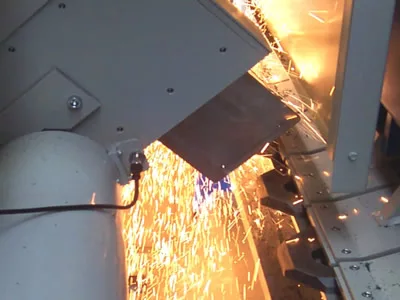

Wysokowydajny proces szlifowania taśmowego spełnia wszystkie wymagania dotyczące precyzyjnych skosów i taśm, czystej i metalicznie czystej powierzchni szwu oraz minimalnego wpływu ciepła.

Opcje ukosowarki UKF:

• Dodatkowe agregaty mielące
• Open Sideframe. Dłuższe detale mogą być obrabiane przez taktowanie w obszarze roboczym (detale dłuższe niż wymiary stołu).
• Bary ciśnieniowe o większym nacisku (do 30 ton)
• Fazowanie i przygotowywanie krawędzi w przepływie automatycznym

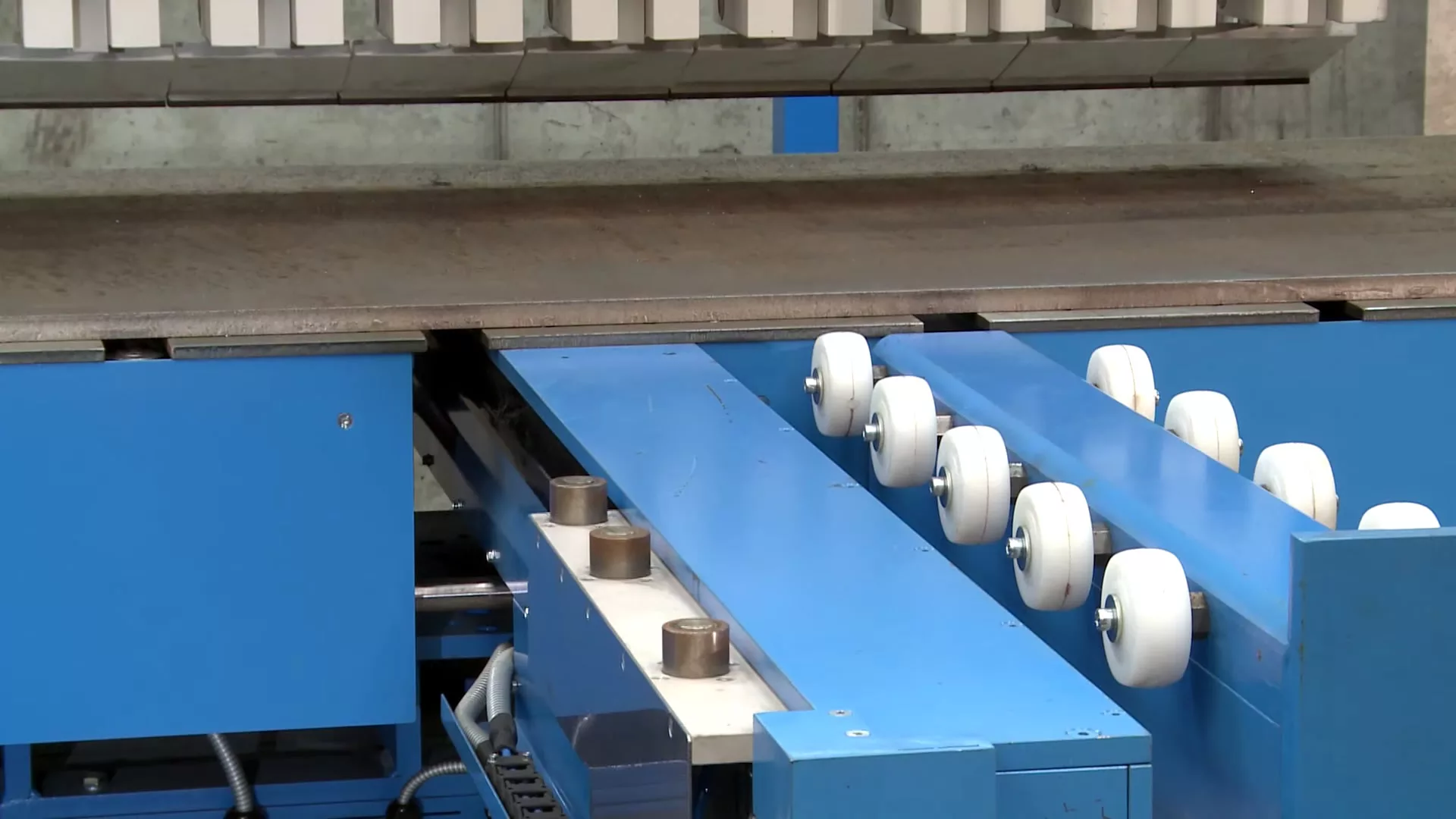

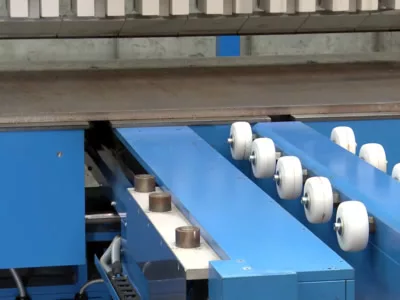

• Podpory i rolki transportowe zapewniają łatwy przepływ i przenoszenie materiału
• Wydech pyłu
• Obudowa chroniąca przed hałasem i kurzem

Zalety ukosowarki typu UKF:

• Oszczędność ok. 50% - 60% czasu obróbki dzięki większej mocy silnika i szybkości usuwania materiału w porównaniu do tokarek frezarskich lub wypalania plazmowego
• Znacznie niższe koszty inwestycyjne i produkcyjne niż w przypadku tokarek do frezowania lub frezarek plazmowych
• Możliwa jest stawka godzinowa w wysokości około 70 €, można osiągnąć średni wymiar 80 - 100 m/h długości skosów. Prowadzi to do przybliżonej liczby tylko 0,70 do 0,80 €/m kosztów.
• Dzięki najnowocześniejszym taśmom szlifierskim (Cubitron II) można osiągnąć wysoką wydajność usuwania i trwałość przy zachowaniu stałej jakości.

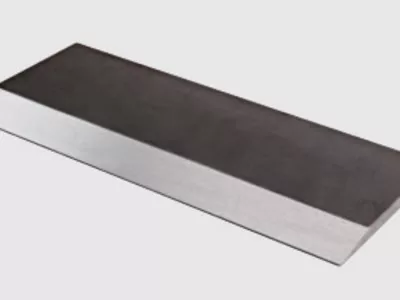

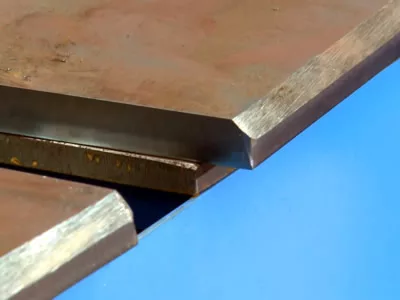

• Wpływ ciepła na powierzchnię materiału jest bardzo mały, co zapewnia wysoką akceptację dla dalszego spawania i przygotowania powierzchni bez konieczności wykonywania dodatkowych prac.
• Taśma szlifierska osiąga prędkość do 38 m/s
• Kąt skosowania od -45° do +88° w jednej operacji bez pośredniej obsługi i ustawienia

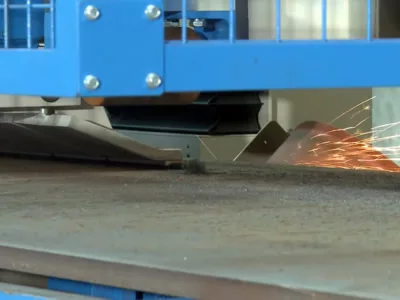

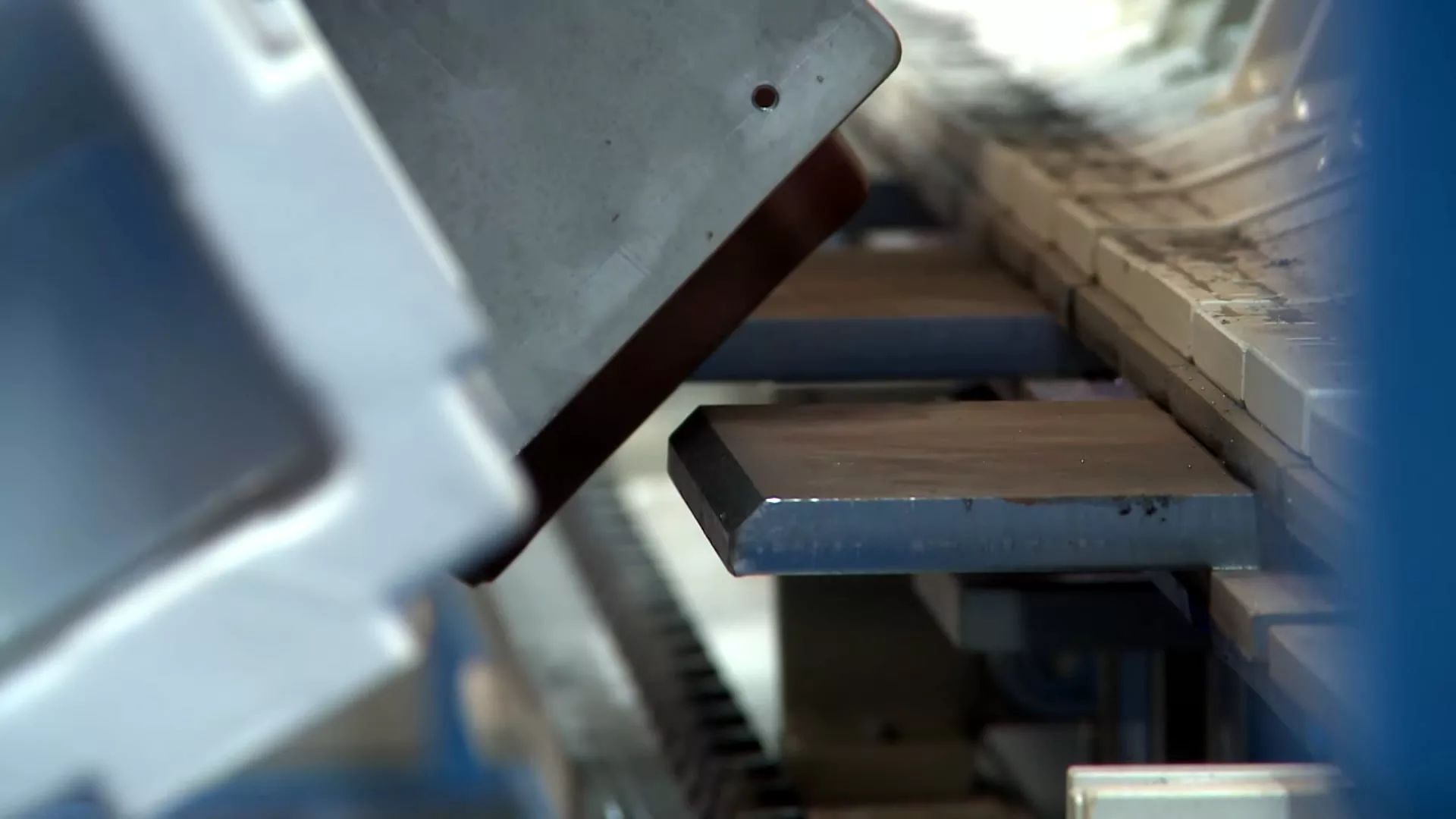

• Dzięki bardzo sztywnej powierzchni stołu i ruchomym jednostkom oporowym można łatwo i powtarzalnie pozycjonować obrabiane elementy.
• Czas przestoju przy ustawianiu zostanie zredukowany do minimum.
• Bardzo dobry dostęp od strony czołowej Sterowniki S7 z panelem operacyjnym są łatwe i bezpieczne w użyciu od Operatora

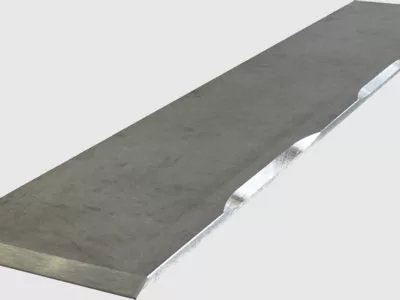

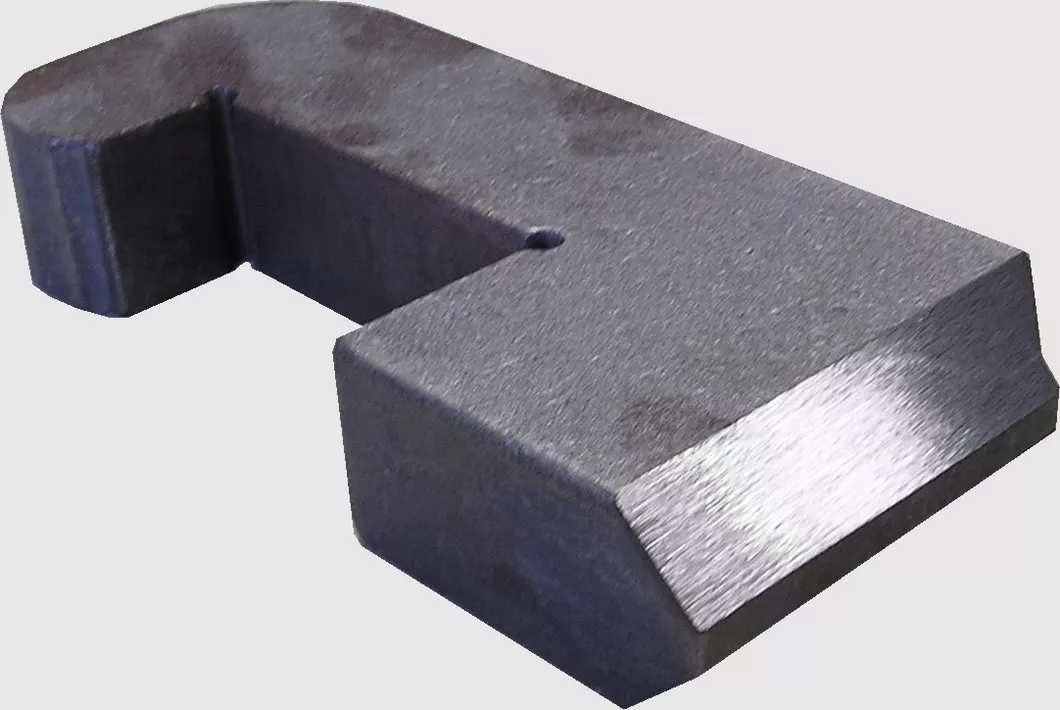

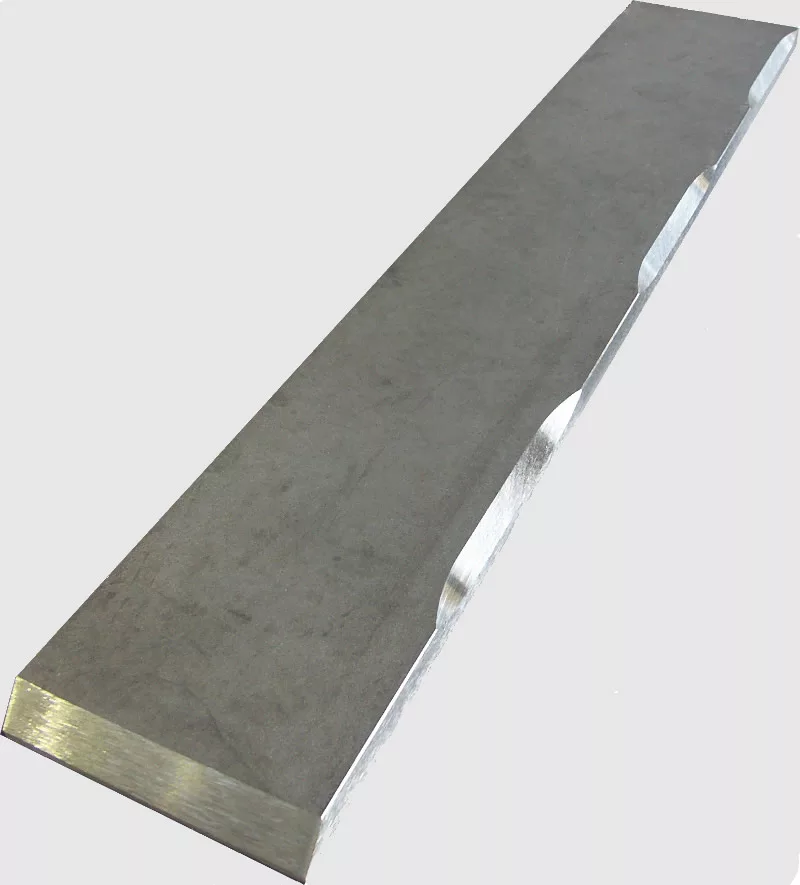

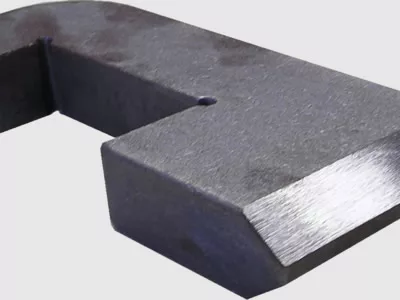

• UKF pozwala na szlifowanie również kieszeni na krawędziach skośnych w jednej operacji.
• Wszystkie parametry, takie jak wymiary, prędkości, ciśnienie, profile usuwania, nakładanie się itp. są łatwe do zaprogramowania i ustawienia.
• Zintegrowane narzędzie obliczeniowe do łatwego programowania: wprowadzenie kąta skosu i głębokości, długości i materiału wystarcza do stworzenia nowego programu.
• Szybka wymiana taśmy szlifierskiej w ciągu minuty poprzez samocentrowanie taśm
• Wysoka niezawodność taśm szlifierskich dzięki automatycznej oscylacji

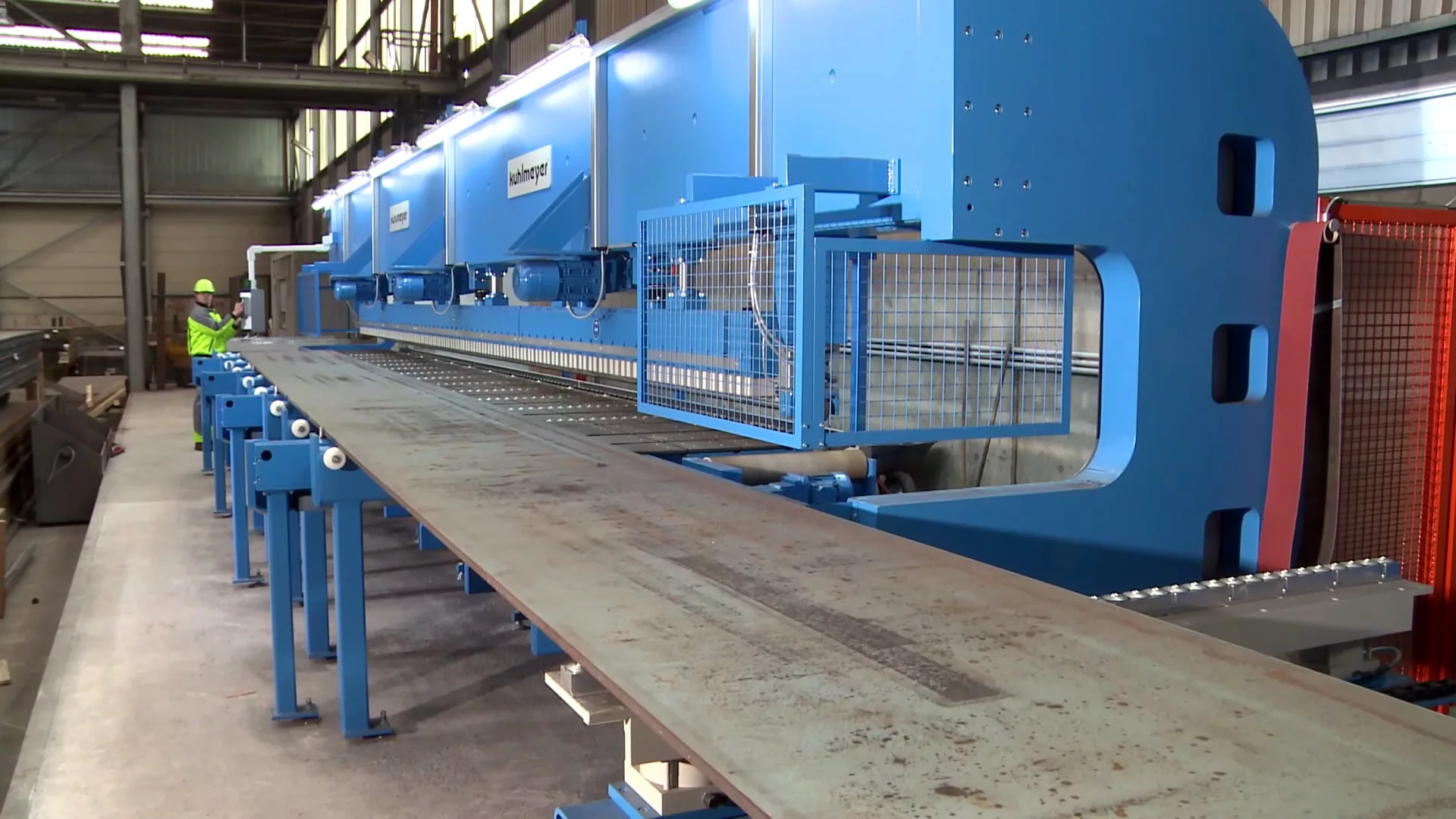

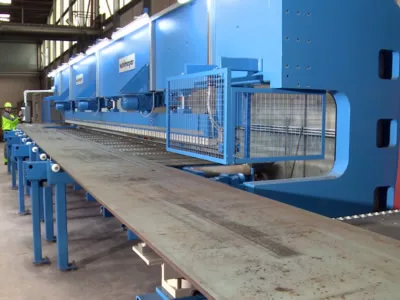

• rozmiar stołu: 3m, 6m, 9m, 12m, 15m lub 18m
• prędkość taśmy szlifierskiej: do 38 m/s
• wydajność usuwania materiału: do 200 cm³/min
• kąt ukosowania: od -45° do +88°
• sterownik PLC: Siemens S7
• zastosowanie:

  przemysł motoryzacyjny, przemysł ciężkiego sprzętu, budownictwo okrętowe, stocznie, konstrukcja stalowa, produkcja dźwigów, stalowe centrum serwisowe
• producent: Kuhlmeyer Maschinenbau
