Duże detale
Układ portalowy obsługuje ciężkie i wysokie elementy, których nie da się wygodnie ustawić na klasycznej szlifierce.
Kuhlmeyer Maschinenbau / PBM
Portalowa szlifierka taśmowa PBM
Maszyna portalowa z jednostką szlifierską obracaną o 90 stopni do poziomego i pionowego wykańczania dużych elementów.
PBM3/PBM4
warianty stołu
do 3 ton
obsługa ciężkich detali
0-90°
obrót jednostki szlifierskiej
Charakter maszyny
Szlifowanie dużych i wysokich elementów w układzie bramowym.
PBM jest przeznaczona do poziomego i pionowego wykańczania powierzchni detali o dużej objętości, takich jak obudowy, ramy maszyn, mieszadła, pojemniki i pokrywy.

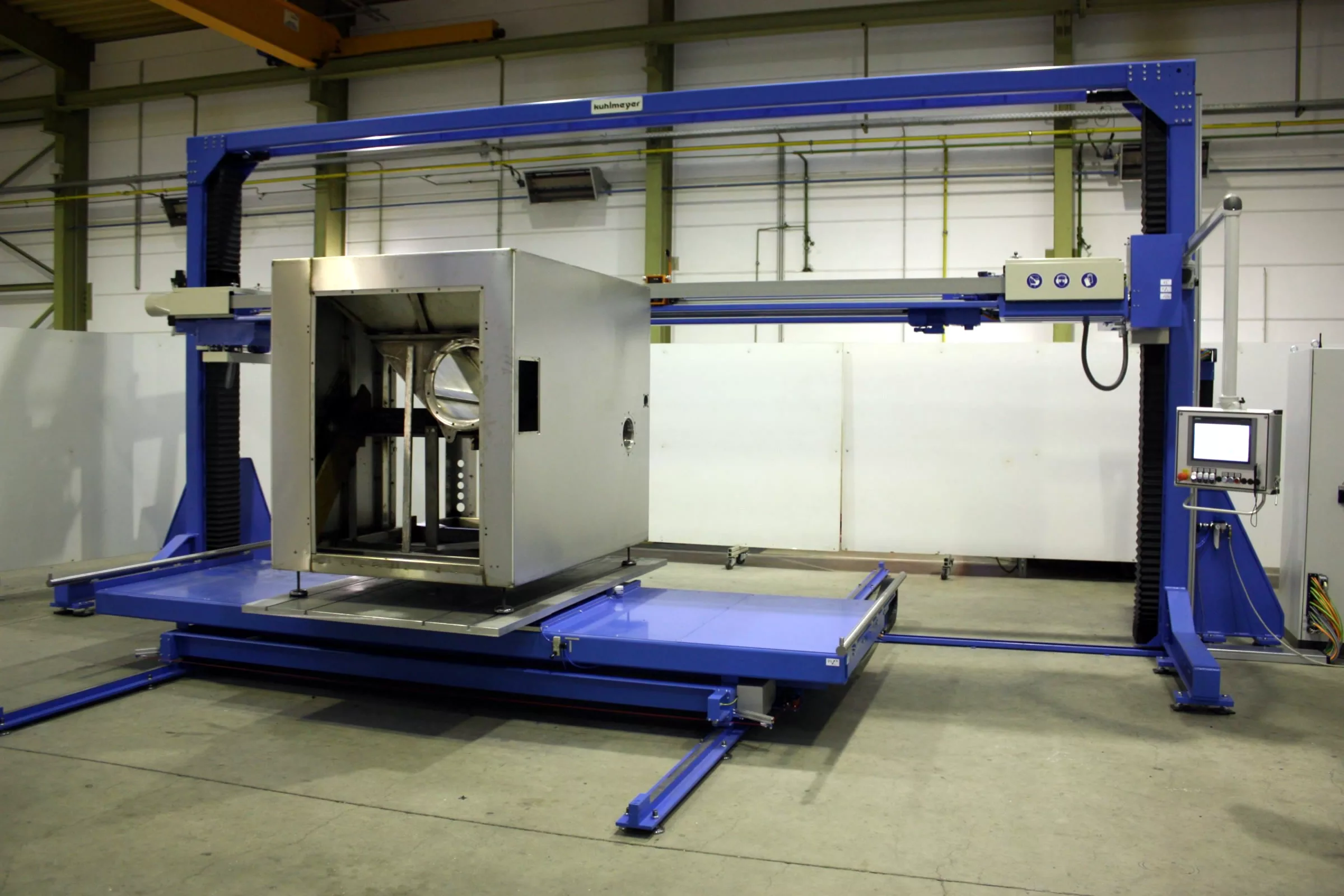

Konstrukcja bramowa z prześwitem podłogowym pozwala obrabiać szczególnie duże i wysokie elementy, także o masie do kilku ton.
Obrotowa jednostka szlifierska 0-90 stopni umożliwia pracę z tyłu i z góry w jednym ustawieniu, ograniczając czas przezbrojenia.
Jednostka 0-90 stopni

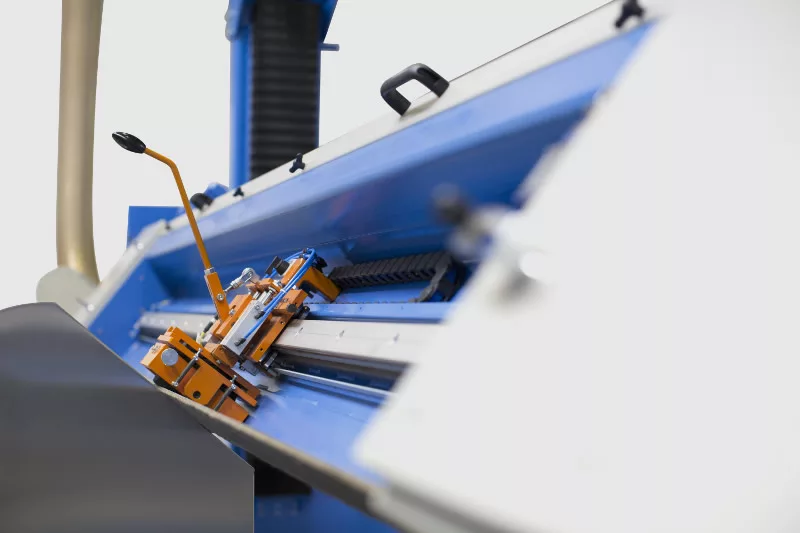

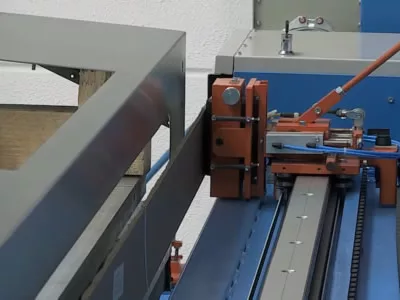

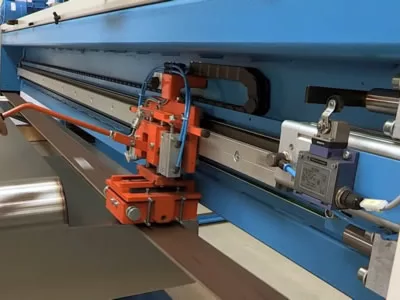

Obrotowa głowica pozwala szlifować powierzchnie poziome i pionowe w jednym ustawieniu detalu.
Automatyka PLC
Sterowanie i programowanie przez PLC wspiera powtarzalną obróbkę większych serii.
Parametry i zastosowanie
PBM do poziomego i pionowego szlifowania dużych konstrukcji
PBM sprawdza się w przemyśle maszynowym, kolejowym, lotniczym i przy konstrukcjach stalowych, gdzie duże elementy muszą być obrabiane bez wielokrotnego przekładania.
Poznaj producenta- Stół maszyny
- 1000 x 3000 mm (PBM3), 1000 x 4000 mm (PBM4)
- Stół podnośnika
- 2500 x 1000 mm (PBM3), 3500 x 1000 mm (PBM4)
- Pas ścierny
- maks. 120 x 9000 mm (PBM3), maks. 120 x 11000 mm (PBM4)
- Zastosowanie
- przemysł maszynowy, samochodowy, lotniczy, kolejowy, szafy elektryczne i konstrukcje stalowe
- Producent
- Kuhlmeyer Maschinenbau

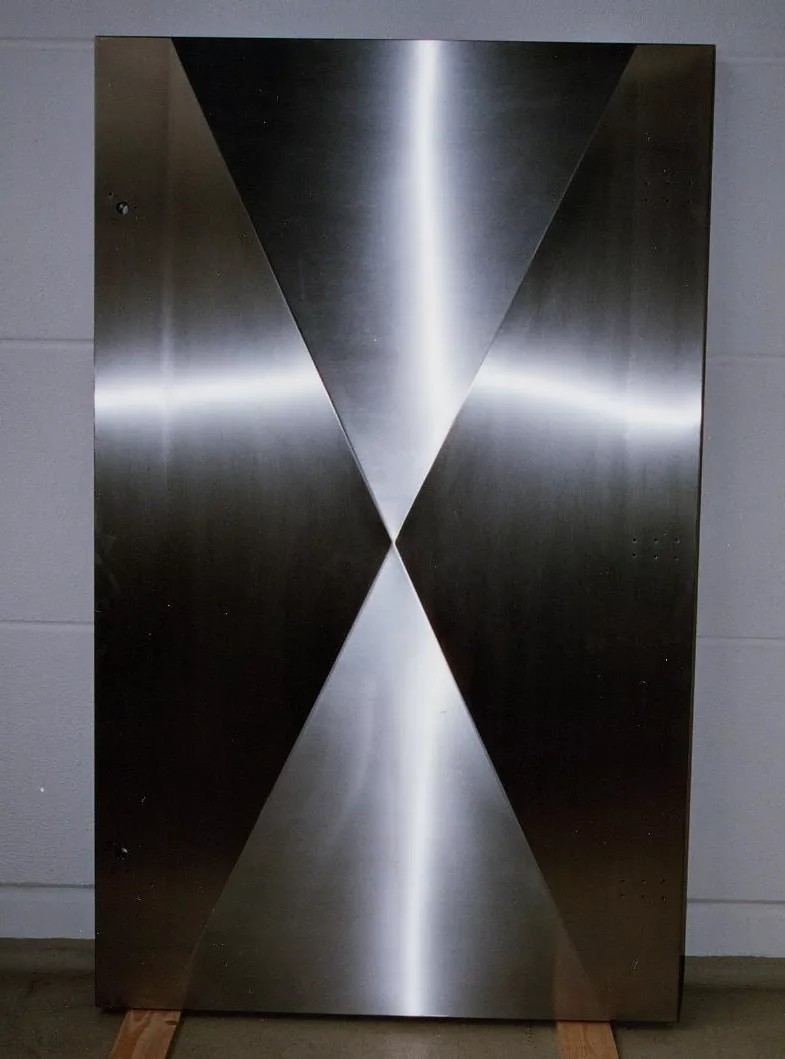

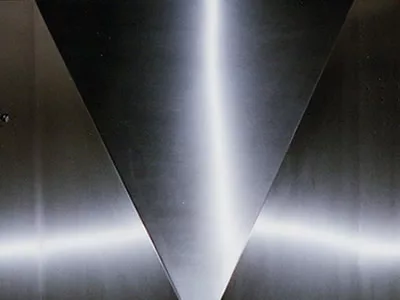

Efekt obróbki

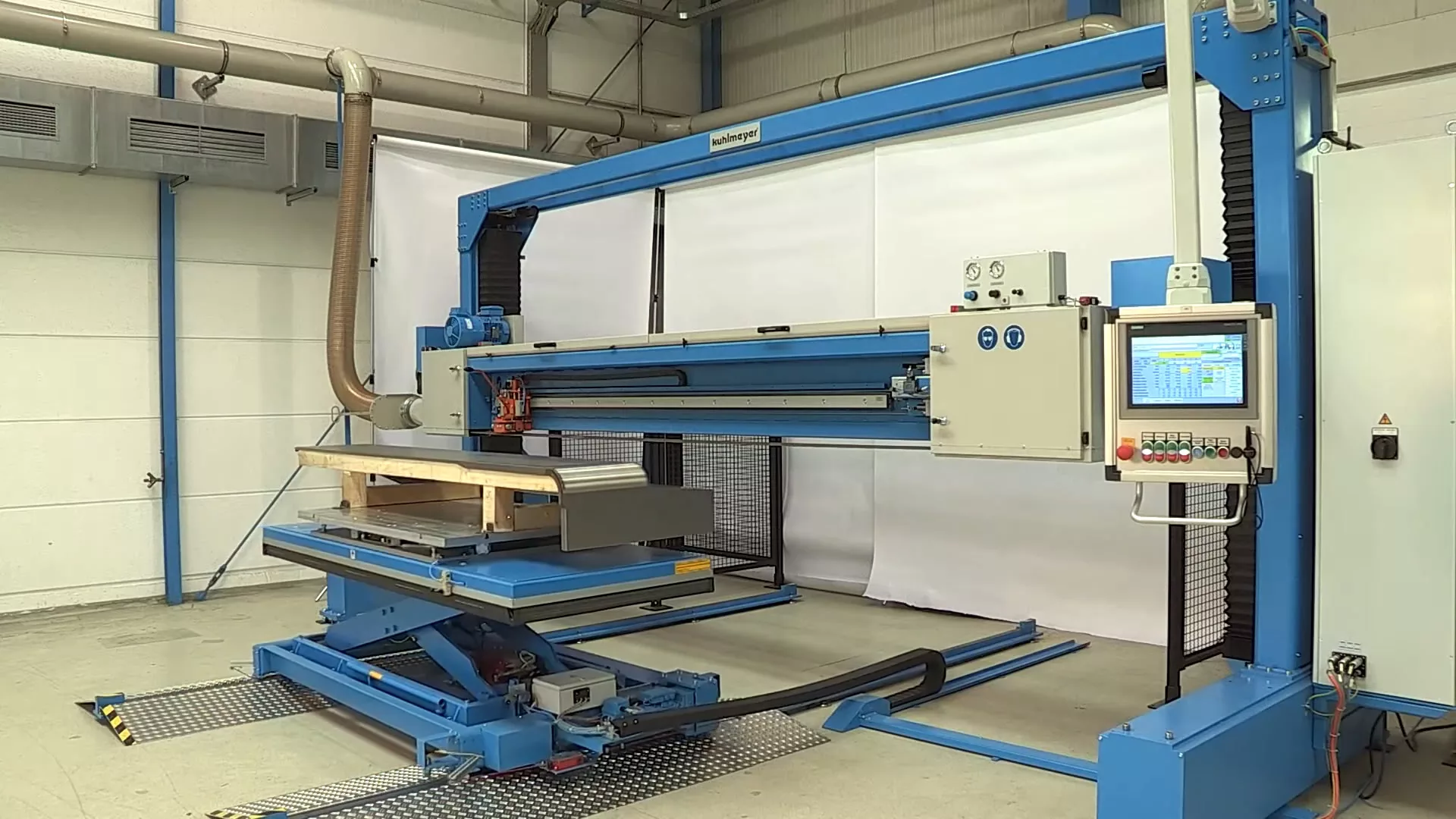

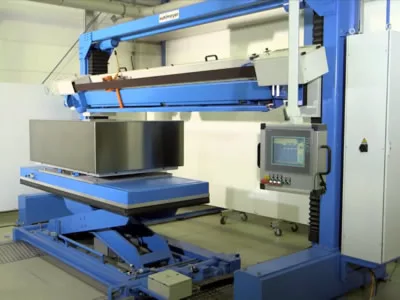

Portalowa szlifierka taśmowa KUHLMEYER PBM

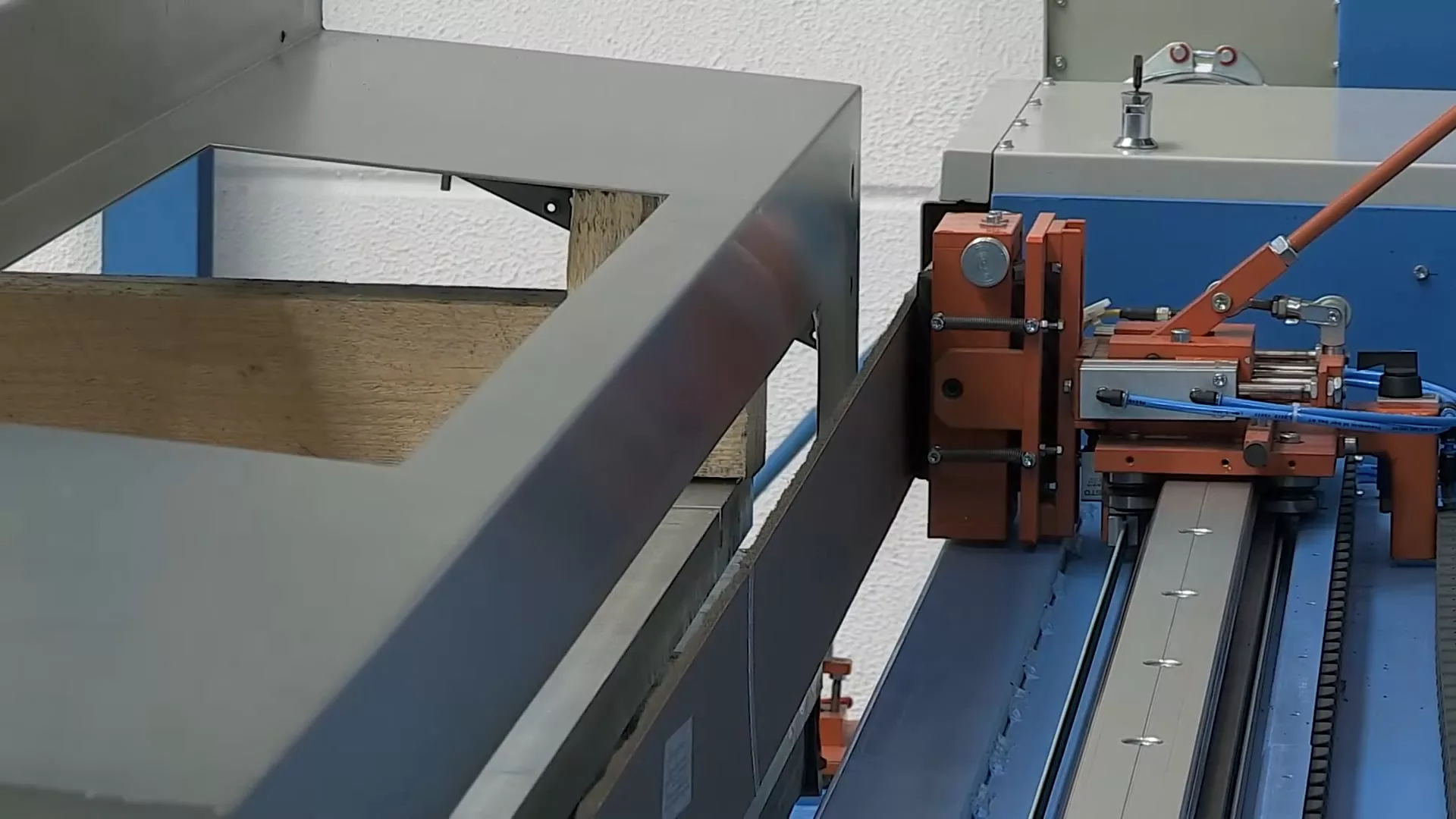

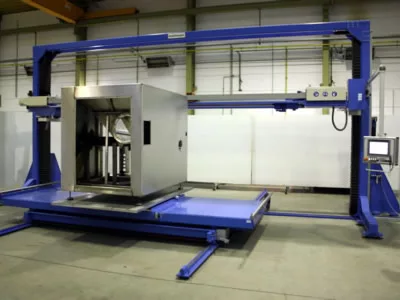

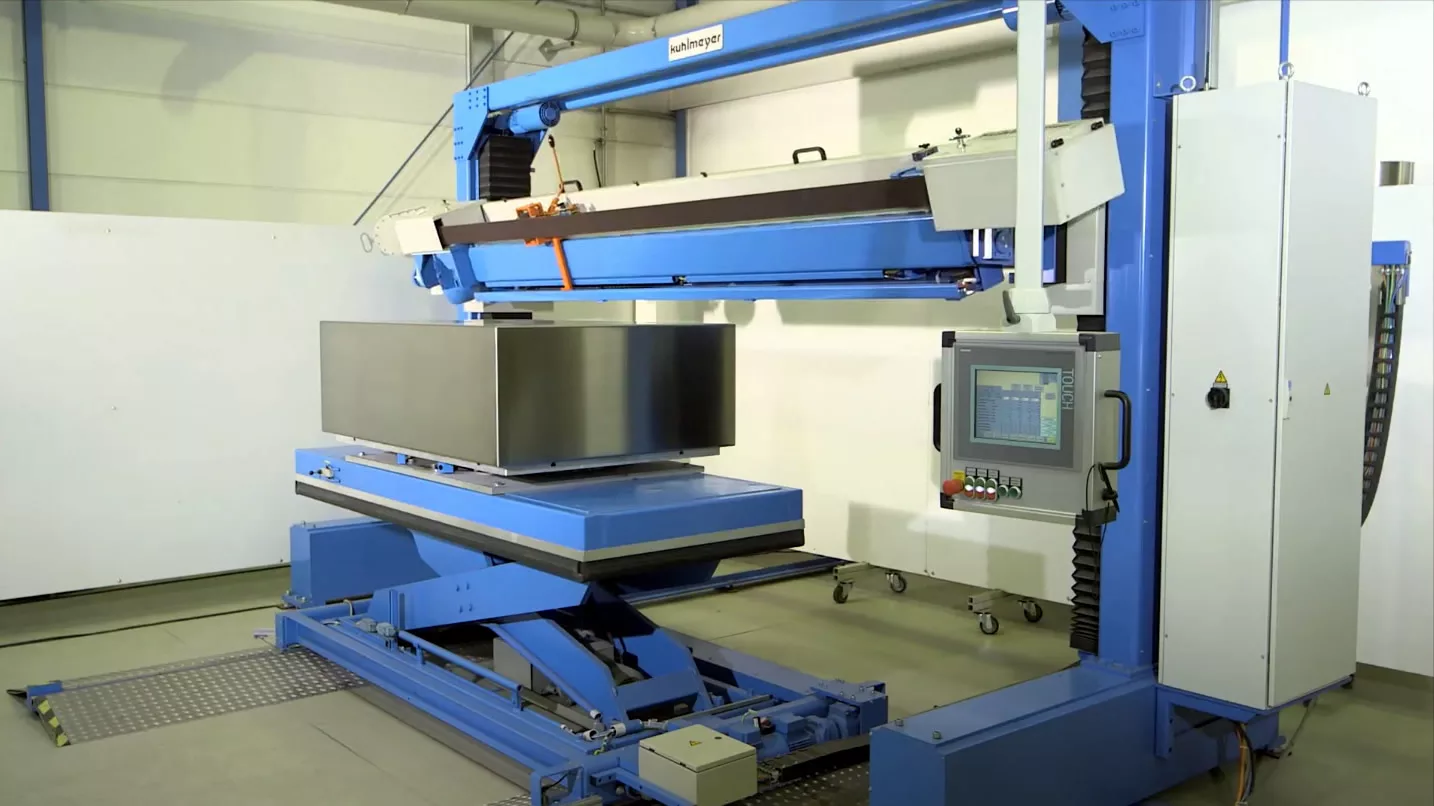

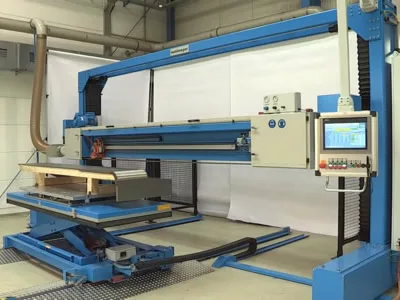

Galeria pokazuje układ bramowy i przykłady zastosowania przy dużych detalach.
Prezentacja pracy
Zobacz PBM w kontekście procesu produkcyjnego
Film pomaga ocenić sposób pracy maszyny, kolejność obróbki i możliwą konfigurację pod własne detale.
